光伏支架设备

山东金博利达精密机械有限公司是生产各种型号的冷弯机械的专业厂家，经过多年的实践经验和有关专家的精心设计，使我公司发展成集研发、生产、销售、安装、调试并提供冷弯机技术咨询为一体的现代化企业。

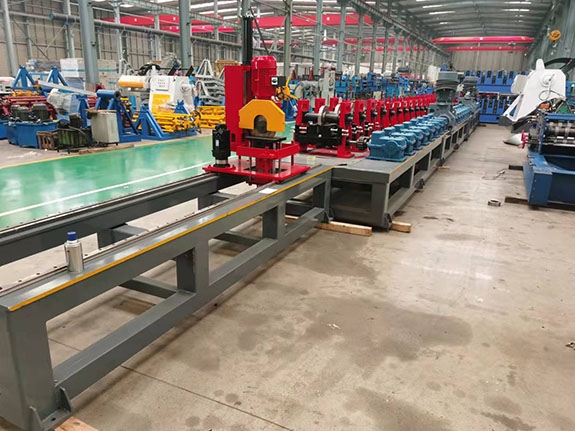

                                                                                                                                                            光伏支架设备

成型道次：24组

　　辅助轮：12排辅助轮，防止带钢跑偏，辅助光伏支架成型精准。

　　侧板形式：55mm铸钢牌楼式机组

　　侧板厚度：55MM(部位滑块位、轴承孔用精密加工中心加工)

　　成型规格：按客户图纸，展开宽度尺寸按客户确定尺寸而设计，

　　传动方式：170型号齿轮箱

　　机架结构：120*120#/150*150#方管焊接式机架，机台加16MM钢板焊接，机台面平面大型数控铣床加工。 机器大架经过时效处理，消除内应力，稳定性好。

　　轧制材质：冷板

　　调直方式：采用多旋转土耳其校直机构

　　轧制材质厚度：1.5-2.5mm

　　轧制工件长度：任意可调

　　生产速度：速度约1-25米/分钟（锯切20米/分钟）

　　轧辊：材料：优质40洛调质

　　辊径：80mm (调直加工后精磨)

　　轧辊模具材质：采用CR12MOV模具钢材料，粗加工后真空处理HRC58-60度后精磨孔、CNC    数控精加工轧辊 ，保持辊高精度、硬度。

　　主传动电机：双22kw电机

　　减速机：K107-32:22-22

　　液压冲孔、切断

　　形式：双伺服跟踪不停机冲孔，切断（无毛刺锯切自带冷却）

　　液压站总功率：4 kw，（锯切3kw）

　　伺服电机：2.3KW

　　水冷却装置：功率220w，循环式冷却

　　电器控制系统

　　悬臂式电控箱

　　A整线采用PLC控制，液晶显示触摸屏，人机界面。实现人与PLC的交互。操作人员通过设定的程序自动运行（可编程控制）并对控制过程进行监控，实现操作人员控制生产线和修改控制参数，并可实时监控设备运行状态，运行参数和故障指示等。实时监控设备运行状态和故障指示。
