太阳能光伏支架冷弯成型生产线

太阳能光伏支架冷弯成型生产线

设备结构、性能概述

 1 成型设备生产工艺流程

 被动放料——校平、送料——连续冲底孔——成型——定尺、切断——收料

2主要设备结构、性能概述

 2.1放料机

 结构：被动放料。

 板料宽度：70~150mm；材料厚度1.5、2.0、2.5mm；

 料卷内径：φ508mm；内径涨缩范围ф480-520 mm；

 料卷外径:φ1200mm;承载重量：3T

2.2校平机

 a.工作辊数：五辊式校平机

 b.结构特点：校平辊经调质、镀铬处理后其刚性、表面粗糙度等机械性能大大提高；

 其由夹送辊及校平辊组成，夹送辊可单调整，校平上辊采用整体结构，前后设两个调整点，可形成一定的倾斜角度，便于提高校平质量。

 电机配置：380V5.5KW 4极

 校平圈料范围：料宽200mm，料厚（钢带）2.5mm

2.3冲孔部分

 伺服送料机

 a.功能：送料

 b.结构特点：采用伺服电机驱动-3KW。

 多段式送料：可输入10组不同送料长度，每组提供999次冲压次数。

 液晶触摸显显示便于更改、设定各技术参数。

冲孔机

 冲孔方式： 四柱式液压机

 冲模材质：Cr12

 数量：1套

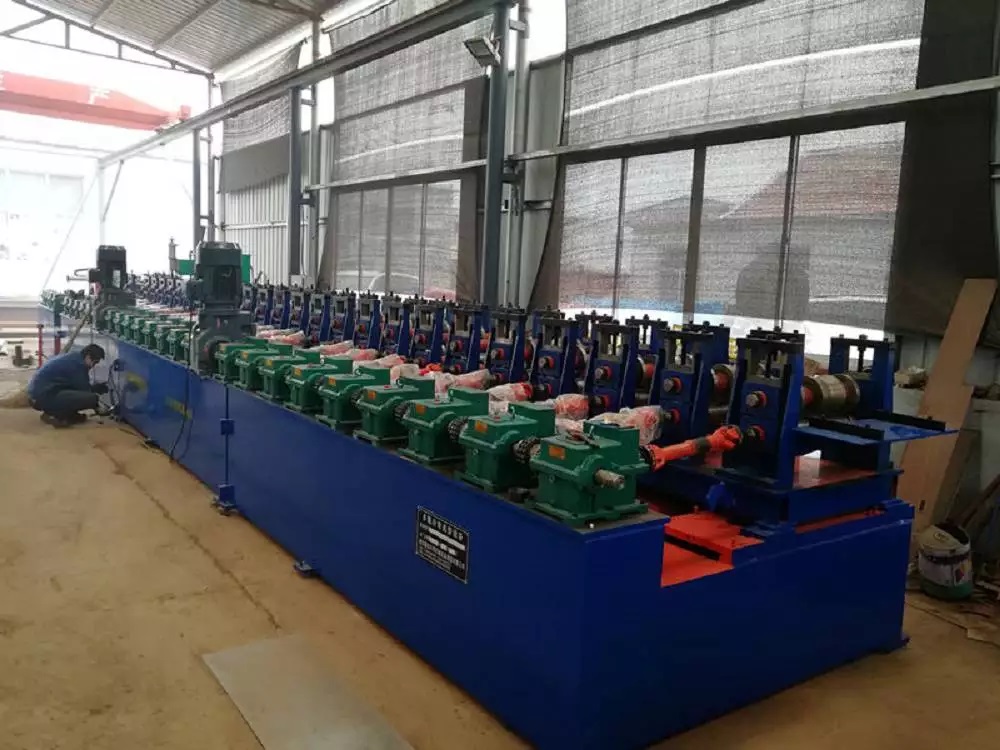

2.4成型主机

 成型机架:墙板式机架+链条传动。

 进料宽度：200mm

 材料厚度：1.5、2.0、2.5mm

 轧辊轴轴径：φ65mm ,45#钢调质处理

 轧辊模具材质：GCr15，淬火处理，HRC58-62°

 成型道次：18架

 主传动电机：18.5kw变频电机驱动。

2.5切断机

 a, 切断方式：停机液压式切断

 b, 型腔式dao具。dao具材质：Cr12MoV

 c.,dao具数量：1套

2.6出料台

 结构：辊筒式，无动力

2.7电器控制系统

 整线采用PLC控制，液晶显示触摸屏，人机界面。
